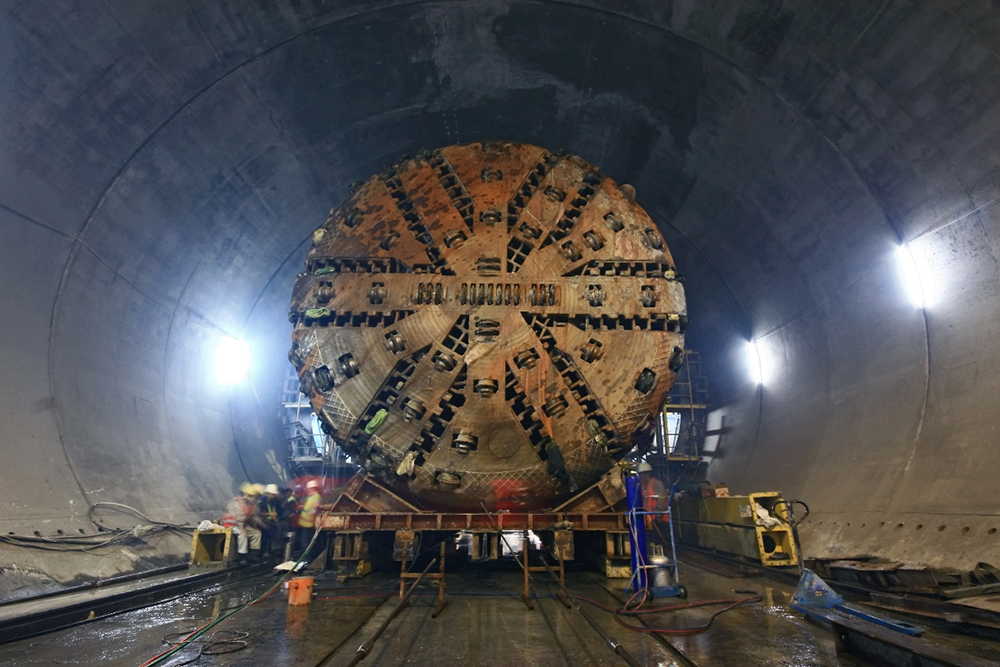

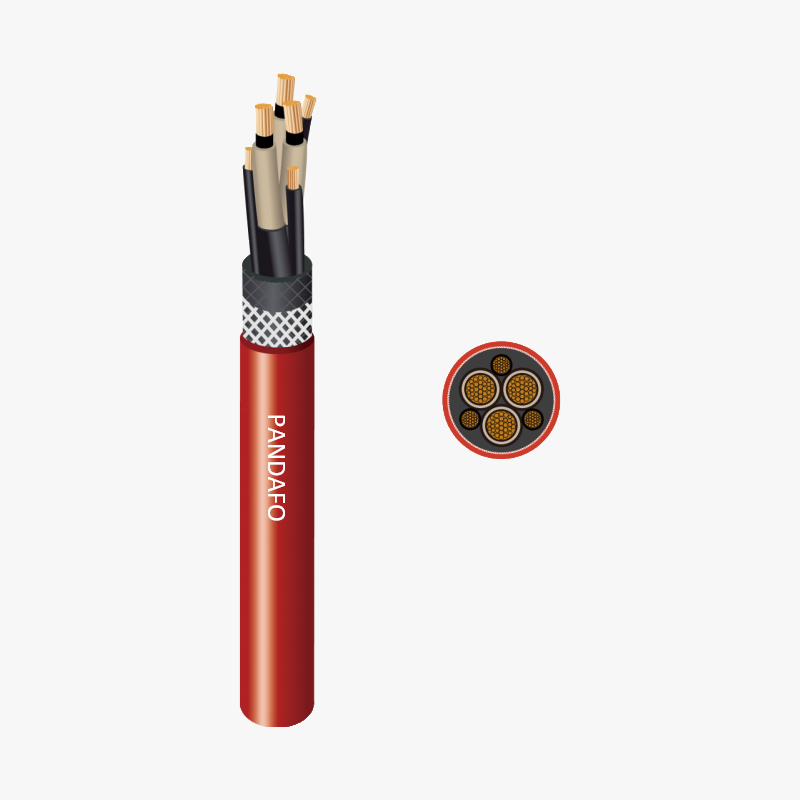

隧道掘进机用中压多芯卷绕电缆

型号

TEMK TUNC

标准

基于标准DIN VDE 0250-813

导体

细绞5类镀锡铜导体，符合标准DIN EN 60228

绝缘

基材为HEPR的高等级无铅特种橡胶(优于3GI3)

机械和电气性能改进(DIN VDE 0207-21)

电场控制

内，外屏蔽为半导电挤出橡胶，外屏可冷剥

线芯识别

本色绝缘加黑色半导电橡胶屏蔽，白色数码

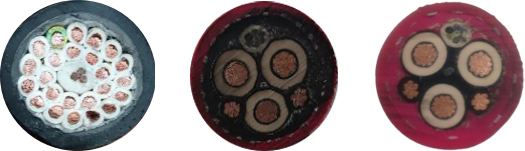

线芯布置

三根主线芯，加地线芯分成三份置于主线芯间隙

内护套

氯化聚乙烯材料

抗扭保护

内外护层中间具有高强度尼龙编织网加强抗扭层

外护套

高等级氯化聚乙烯材料（优于5GM5）

颜色：红色（可根据要求提供其他颜色）

额定电压

3.6/6 kV

6/10 kV

8.7/15 kV

12/20 kV

18/30 kV

20/35 kV

最大允许运行交流电压

4.2/7.2 kV

6.9/12 kV

10.4/18 kV

13.9/24 kV

20.8/36 kV

24.2/42 kV

最大允许运行直流电压

5.4/10.8 kV

9/18 kV

13.5/27 kV

18/36 kV

27/54 kV

31.5/63 kV

工频耐压-主线芯

11 kV (5min)

17 kV (5min)

24 kV (5min)

29 kV (5min)

43 kV (5min)

50 kV (5min)

工频耐压-控制线芯

2 kV

2 kV

2 kV

2 kV

2 kV

2 kV

阻燃性能

IEC 60332-1-2

耐油性能

IEC 60811-404

耐候性能

可用于室外和室内环境，耐臭氧，紫外线和潮湿

耐水性能

EN 50525-2-21 (HD 22.16)

导体最高运行温度

90 °C

短路时导体最高运行温度

250 °C

固定应用的环境温度

不低于-40°C且不高于+80 °C

移动应用的环境温度

不低于-35°C且不高于+80 °C
