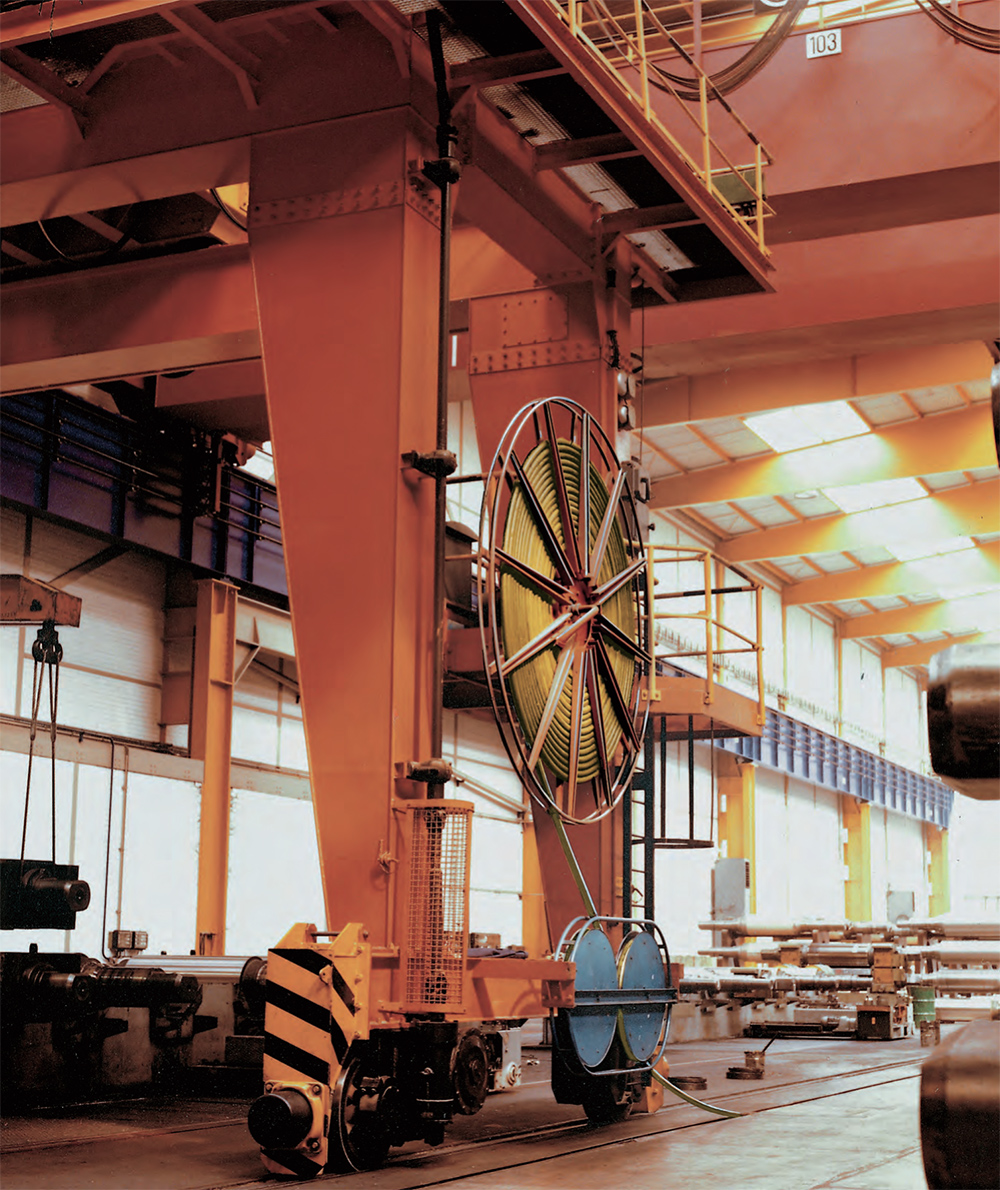

产品应用 中压卷盘电缆（可以集成光缆用于连接机械活动部件和物料处理设备（如堆垛机/取料机、船岸起重机、集装箱起重机、挖掘机，也适用于托令系统）的柔性低压卷筒/盘低压电缆。适用于电缆卷筒系统的能源供应，如高空作业、高强度的机械应力、频繁的弯曲/扭转运行以及高速移动应用。
额定电压 3.6/6kV, 6/10 kV，8.7/15kV, 12/20kV
工频耐压 11kV/5min,17kV/5min, 24kV/5min, 29kV/5min
载流量 参考DIN VDE 0298第4部分
导体最高工作温度 90℃
短路时导体最高温度 250℃
最大系统电压 4.2/7.2 kV, 6.9/12 kV, 10.4/18 kV, 13.9/24 kV
留言咨询
产品详情

▣ 产品应用


中压卷盘电缆（可以集成光缆用于连接机械活动部件和物料处理设备（如堆垛机/取料机、船岸起重机、集装箱起重机、挖掘机，也适用于托令系统）的柔性低压卷筒/盘低压电缆。适用于电缆卷筒系统的能源供应，如高空作业、高强度的机械应力、频繁的弯曲/扭转运行以及高速移动应用。

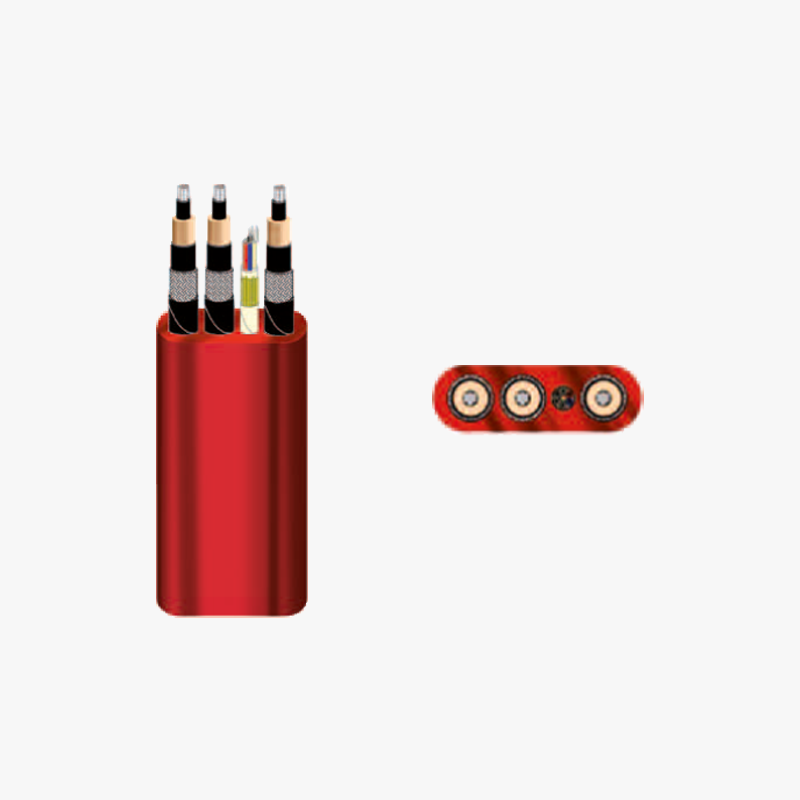

▣ 产品设计


商标

PANDAFO

型号描述

FLAT REELING (N)TMFLCGEWOEU

标准

参考德标DIN VDE 0250-813

导体

5类镀锡铜绞合软导体, 基于移动应用特殊设计

绝缘

优于3GI3的高模量乙丙橡胶绝缘，优化电性能及机械性能特殊开发材料

均化电场

导体屏蔽：挤出半导电层

绝缘屏蔽：挤出半导电层\(冷剥型)

线芯识别

外半导电层印数码

金属屏蔽/兼做地线

主线芯外镀锡铜丝编织

控制线芯

导体：5类镀锡铜绞合导体 IEC60228

绝缘层：HEPR橡胶材料

屏蔽：镀锡铜丝编织总屏蔽，80%标称覆盖率

光缆（可选）

主要光缆型号：62.5/125.也可提供50/125及单模E9/125. 规格：6（主要规格）、12、18根光纤，由6根松管组成（每根松管内1、2或3根光纤）

护套

外护套：高性能5GM5级橡胶材料


▣ 特性参数


额定电压

3.6/6kV, 6/10 kV，8.7/15kV, 12/20kV

最大系统电压

4.2/7.2 kV, 6.9/12 kV, 10.4/18 kV, 13.9/24 kV

工频耐压

11kV/5min,17kV/5min, 24kV/5min, 29kV/5min

载流量

参考DIN VDE 0298第4部分

导体最高运行温度

90℃

短路时导体最高运行温度

250℃

光纤: 衰减

-G50/125μm

-G62,5/125μm

-E9/125μm

at 850 nm

<2,8 dB/km

<3,3 dB/km

-

at 1310 nm

<0,8 dB/km

<0,9 dB/km

<0,6 dB/km

at 1550

-

-

<0,5 dB/km

电缆的最大拉力

- 最大值，**拉伸载荷

- 加速过程中的动态拉伸载荷

Up to 15N/mm2

Up to 20N/mm2

卷取操作（行进速度）

- 卷筒操作

Up to 120 m/min

环境温度

- 移动应用

- 固定应用

-25℃~+80℃

-40℃~+80℃

耐油

参考 IEC 60811-404

耐候

户外及室内不受限制使用，防紫外线、防潮
