产品应用 卷盘电缆用于连接机械活动部件和物料处理设备（如堆垛机/取料机、船岸起重机、集装箱起重能源供应，如高空作业、高强度的机械应力、频繁的弯曲/扭转运行以及高速移动应用。
额定电压 0.6/1kV
工频耐压 3.5 kV/5Min
载流量 参考DIN VDE 0298第4部分
导体最高工作温度 90℃
短路时导体最高温度 250℃
最大系统电压 Um = 1.2kV
留言咨询
产品详情

▣ 产品应用


卷盘电缆用于连接机械活动部件和物料处理设备（如堆垛机/取料机、船岸起重机、集装箱起重能源供应，如高空作业、高强度的机械应力、频繁的弯曲/扭转运行以及高速移动应用。

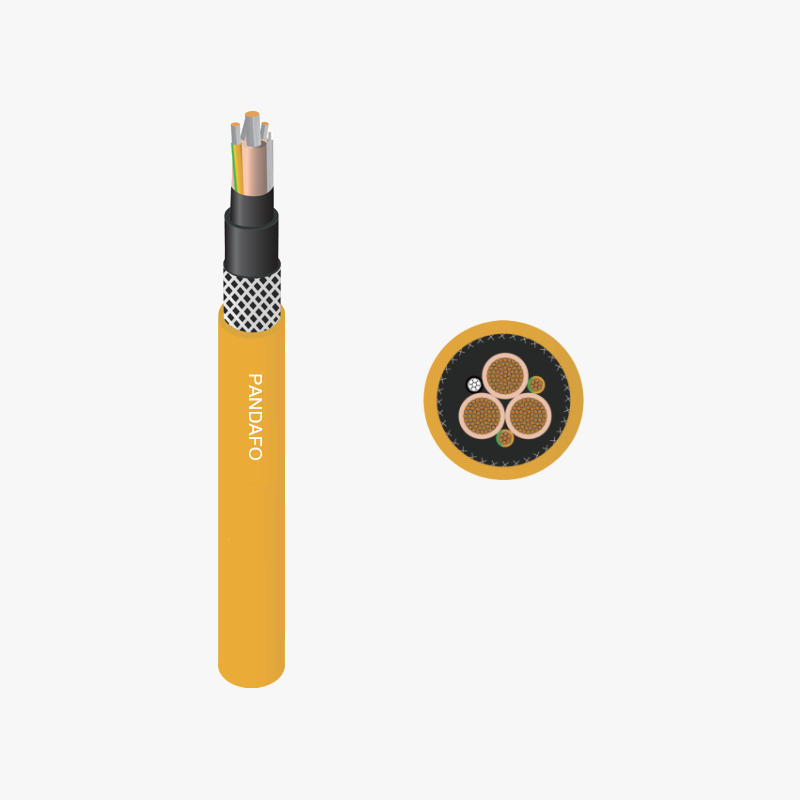

▣ 产品设计


商标

TECKREELING

型号描述

(N)SHTOEU-J

标准

参考德标DIN VDE 0250-814

导体

5类镀锡铜绞合软导体, 基于移动应用特殊设计

绝缘

优于3GI3的高模量乙丙橡胶绝缘，优化电性能及机械性能特殊开发材料

光缆（可选）

主要光缆型号：62.5/125.也可提供50/125及单模E9/125. 规格：6（主要规格）、12、18根光纤，由6根松管组成（每根松管内1、2或3根光纤）

组合护套

- 内护套

高性能5GM3级橡胶内护套

- 抗扭编织

编织抗扭加强层，通过特殊硫化工艺内置于完美结合的内外护套之间

- 外护套

高性能5GM5级橡胶材料

此结构护套系统兼顾了柔软与稳定性，给予内部线芯在卷取等移动运行中全方位保护

规格

3+3E cores：25mm2 ～ 300mm2

3+2E+OF cores：25mm2 ～ 300mm2

3+3E+Control+1OF cores：25mm2 ～ 300mm2

备注：可以按照要求的其它芯数执行


▣ 特性参数


额定电压

0.6/1Kv

最大系统电压

Um = 1.2kV

工频耐压

3.5 kV/5Min

载流量

参考DIN VDE 0298第4部分

导体最高运行温度

90℃

短路时导体最高运行温度

250℃

最小弯曲半径

- 固定安装

- 自由移动

- 卷筒操作

参考DIN VDE 0298第3部分

6 D

10 D

12 D

环境温度

- 移动应用

- 固定应用

-30℃~+80℃

-40℃~+80℃

耐油

参考 IEC 60811-404

耐候

户外及室内不受限制使用，防紫外线、防潮
