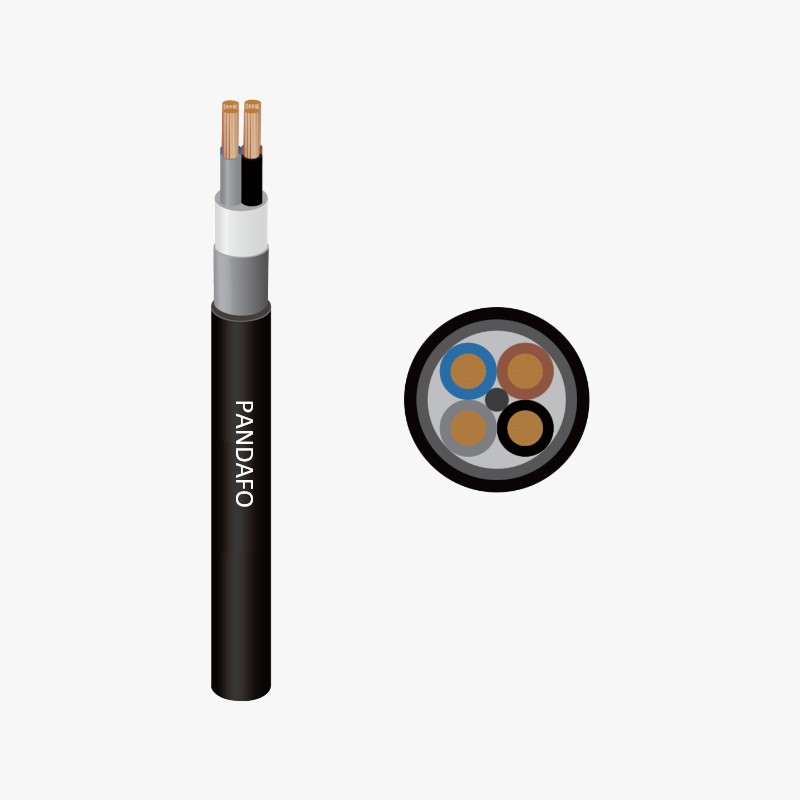

圆形低压托令电缆

型号描述

动力和控制电缆

数据电缆

动力和控制屏蔽电缆

(N)GRDGOEU-J/-O

(N)GRDGOEU-J/-O

(N)GRDGCGOEU -J/-O

标准

参考DIN VDE 0250-814

参考DIN VDE 0250-814

参考DIN VDE 0250-814

导体

5类裸铜绞合导体 IEC 60228

5类裸铜绞合导体 IEC 60228

5类裸铜绞合导体 IEC 60228

绝缘

乙丙橡胶

乙丙橡胶

乙丙橡胶

分享屏蔽

N/A

镀锡铜丝编织

N/A

内护套（不适用于单芯电缆）

特种乙丙橡胶

特种乙丙橡胶

特种乙丙橡胶

总屏蔽

N/A

N/A

镀锡铜丝编织

外护套

特种橡胶护套

特种橡胶护套

特种橡胶护套

线芯识别

绝缘线芯数

无地线芯

有地线芯

单芯

本色

-

两芯

蓝，棕

-

三芯

棕，黑，灰

蓝，棕，黄/绿

四芯

蓝，棕，黑，灰

棕，黑，灰，黄/绿

五芯

黑色印数码

蓝，棕，黑，灰，黄/绿

六芯及以上

黑色印数码

黑色印数码+黄/绿

备注：可以按照要求的其它颜色执行

芯数和规格

Single core（单芯）: 16mm2 ～ 185mm2

2～4 cores（2~4芯）：1.5mm2 ～ 50mm2

5 cores（5芯）：1.5mm2 ～ 50mm2

6～30cores（6~30芯）：1.5mm2 ～ 2.5mm2

(2～9) pairs（2~9对）:   1 mm2～ 2.5mm2

备注：可以按照要求的其它芯数执行

额定电压

0.6/1kV

测试电压

3.5kV/5min

导体最高工作温度

90℃

短路时导体最高温度

250℃

最大抗拉力

静态拉力

动态拉力

Up to 20N/mm2

Up to 30N/mm2

最小弯曲半径

6D
