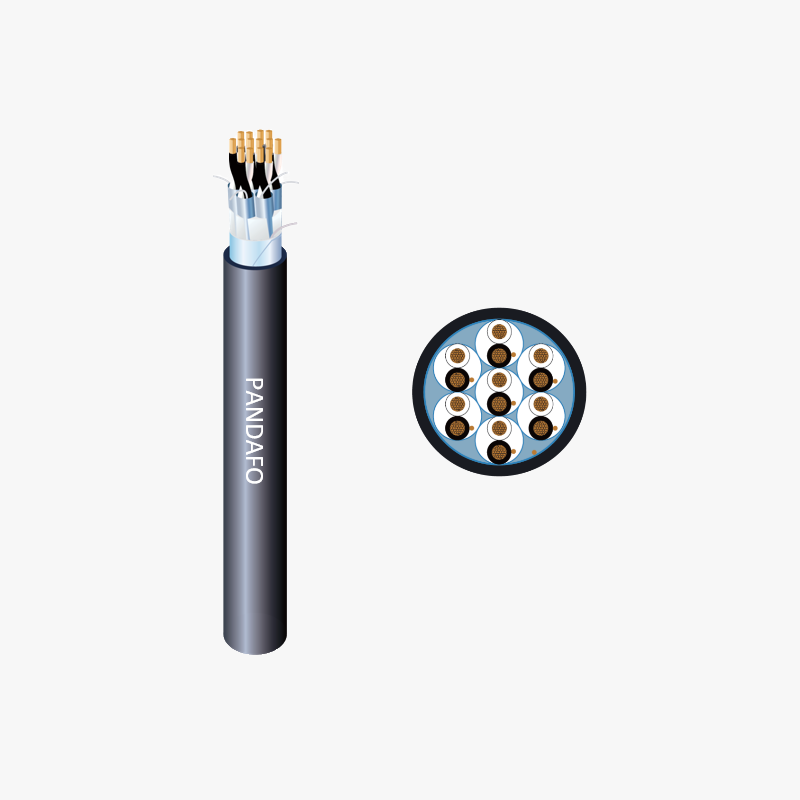

仪表电缆

导体

绞合退火铜导提，2类或5类

绝缘

交联聚乙烯（无卤）

分相屏蔽（可选）

铝塑带或铜塑带+镀锡铜丝拖线

铝塑带或铜塑带+镀锡铜丝拖线

重叠包带或SHF1无卤化合物

铠装（可选）

裸铜或镀锡铜丝编织，或镀锌钢丝编织

外护套

SHF1无卤化合物

护套颜色：黑色或按照客户要求

线芯识别

线芯单元

线芯识别

两线组

黑色，白色印数码

三线组

黑色，白色，红色印数码

四线组

黑色，白色，红色，蓝色印数码

备注：可以按照要求的其它颜色执行

芯数和规格

1 Pair ～37 Pairs: 0.5mm2 ～ 2.5mm2

1Triple ～37 Triples: 0.5mm2 ～ 2.5mm2

1Quad ～37 Quads: 0.5mm2 ～ 2.5mm2

备注：可以按照要求的其它芯数执行

产品参考标准

IEC 60092-376 & IEC 60092-350

绝缘及护套材料

IEC 60092-360

阻燃性能

IEC 60332-1-2 & IEC 60332-3-22

无卤性能

IEC 60754 & IEC 60684-2

烟密度

IEC 61034

耐紫外线

UL 1581

额定电压

150/250V

测试电压

AC 1.5kV/5min

导体最高工作温度

90℃

最小弯曲半径

8D
