产品应用 该变频电缆适用于从变频驱动器到额定电压为0.6/1kV或1.8/3kV的交流电机的输电系统。对称屏蔽电缆具有良好的屏蔽性能，如抗静电耦合、抗电磁感应、抗电磁波、抗接地不良和抗电磁干扰等。该电缆适用于陆上和海上应用。
额定电压 0.6/1 kV, 1.8/3kV
测试电压 AC 3.5kV/5min, 6.5kV/5min
导体最高工作温度 90℃
最小弯曲半径 8D
留言咨询
产品详情

▣ 产品应用


该变频电缆适用于从变频驱动器到额定电压为0.6/1kV或1.8/3kV的交流电机的输电系统。对称屏蔽电缆具有良好的屏蔽性能，如抗静电耦合、抗电磁感应、抗电磁波、抗接地不良和抗电磁干扰等。该电缆适用于陆上和海上应用。

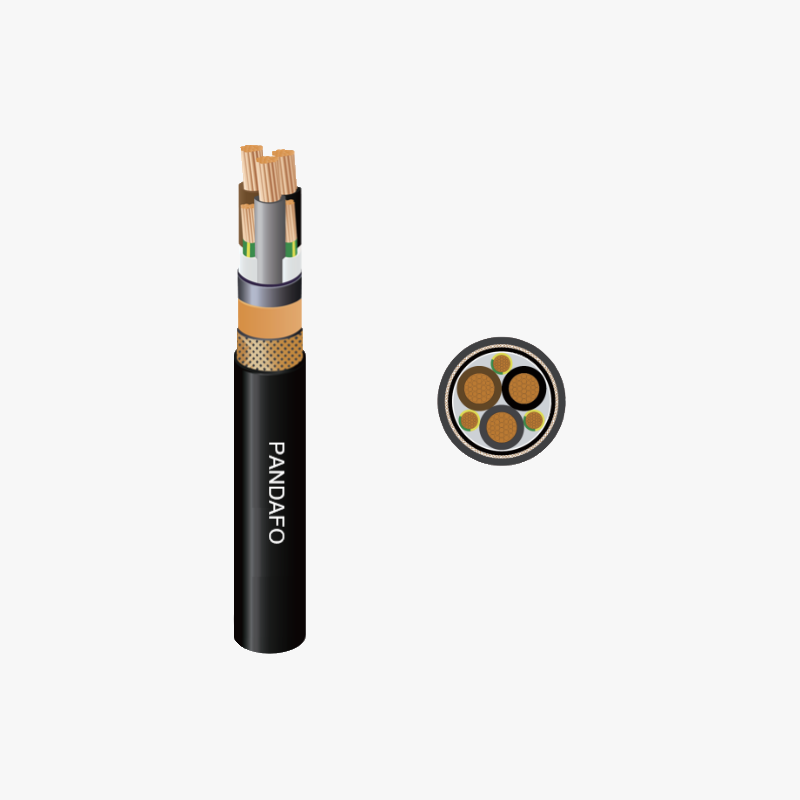

▣ 产品结构


导体

绞合退火铜导提，2类或5类

绝缘

交联聚乙烯（无卤）

内衬层（可选）

重叠包带或无卤化合物或聚氯乙烯

复合屏蔽

铝塑带+铜丝编织屏蔽

外护套

无卤化合物或聚氯乙烯

护套颜色：黑色或按照客户要求

线芯识别

绝缘线芯数

线芯识别

三芯

棕，黑，灰

四芯

棕，黑，灰，黄/绿

三+三芯

棕，黑，灰，3*黄/绿

备注：可以按照要求的其它颜色执行

芯数和规格

3 cores三芯：1.5mm2 ～ 300mm2

4 cores四芯：1.5mm2 ～ 300mm2

3C+3E三+三芯：1.5mm2 ～ 300mm2


▣ 适用标准


产品参考标准

GB/T 12706.1, IEC60502-1, AS/NZS5000.1 IEC 60092-353, etc.

阻燃性能

IEC 60332-1-2

无卤性能（可选）

IEC 60754 & IEC 60684-2

烟密度（可选）

IEC 61034

耐紫外线

UL 1581


▣ 技术参数


额定电压

0.6/1 kV, 1.8/3kV

测试电压

AC 3.5kV/5min, 6.5kV/5min

导体最高工作温度

90℃

最小弯曲半径

8D
