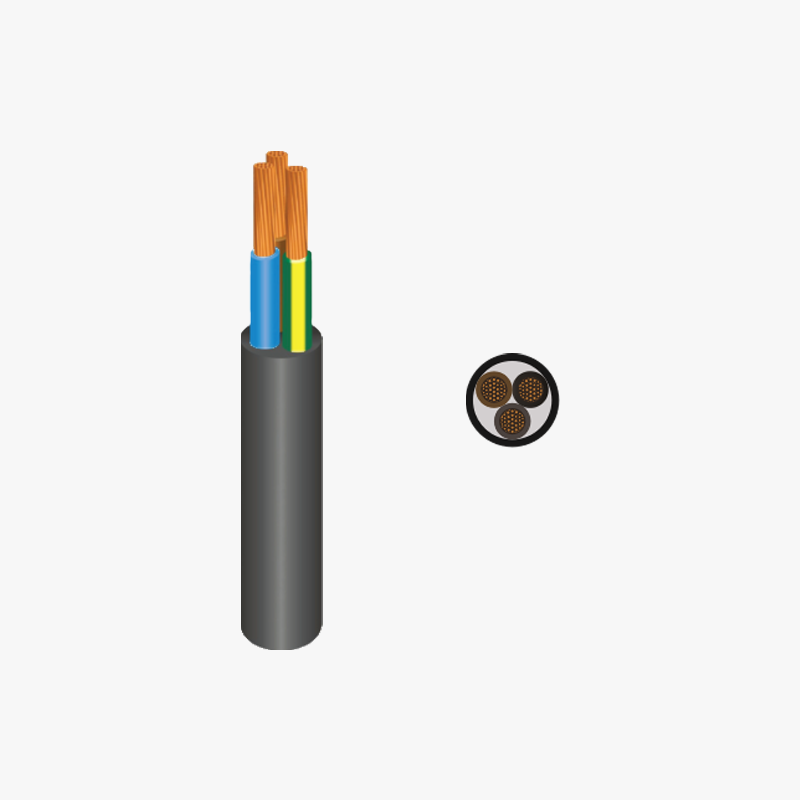

动力及控制电缆

导体

绞合退火铜导提，2类或5类

绝缘

交联聚乙烯（无卤）

内衬层（可选）

重叠包带或SHF1无卤化合物

铠装（可选）

裸铜或镀锡铜丝编织，或镀锌钢丝编织

外护套

SHF1无卤化合物

护套颜色：黑色或按照客户要求

线芯识别

绝缘线芯数

无地线芯

有地线芯

单芯

本色

-

两芯

蓝，棕

-

三芯

棕，黑，灰

蓝，棕，黄/绿

四芯

蓝，棕，黑，灰

棕，黑，灰，黄/绿

五芯

黑色印数码

蓝，棕，黑，灰，黄/绿

六芯及以上

黑色印数码

黑色印数码+黄/绿

备注：可以按照要求的其它颜色执行

芯数和规格

Single core（单芯）: 1mm2 ～ 400mm2

2～4 cores （2~4芯）：1mm2 ～ 300mm2

5 cores（5芯）：1.5mm2 ～ 95mm2

6～37 cores（6~37芯）：1mm2 ～ 2.5mm2

备注：可以按照要求的其它芯数执行

产品参考标准

IEC 60092-353 & IEC 60092-350

绝缘及护套材料

IEC 60092-360

阻燃性能

IEC 60332-1-2 & IEC 60332-3-22

无卤性能

IEC 60754 & IEC 60684-2

烟密度

IEC 61034

耐紫外线

UL 1581

额定电压

0.6/1 kV, 1.8/3kV

测试电压

AC 3.5kV/5min, 6.5kV/5min

导体最高工作温度

90℃

最小弯曲半径

≥25 mm 4D & <25mm 6D
